hab mir mal markiert, wo der hallgeber im originalen verteiler sitzt, bei zyl 4.
wollte den im alten gehäuse genauso einbaun, aber dann ist eine verschraubung genau bei dem großen loch, wo die druckdose dran gehört. Also hab ich den geber um 90° verdreht.
dann löcher gebohrt und den geber angeschraubt.
die position vom kleinen magnet hab ich am originalen verteiler ausgemessen, ein loch gebohrt und fertig.
dann noch mal schnell mit der drahtbürste drüber und lackiert.
komplettiert und bemerkt, dass der verteilerfiinger 90° verdreht zum antrieb steht.
mal bei der alten welle getestet und für gut befunden, also alles wieder auseinander und die welle vom tsz-h umgebohrt.

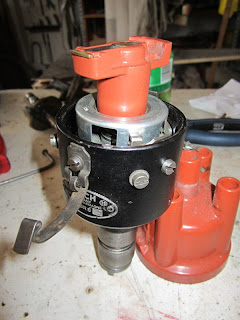

alles wieder zusammen
gefällt mir sehr gut :)
dann mal das modul mit dem verteiler verbunden.

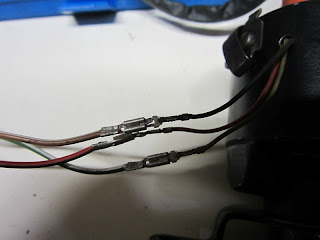

hab den originalen stecker abgeschnitten und kabelschuhe drauf gezwickt. am verteiler sind die originalen stecker. nicht schön aber zweckmäßig ;)
dann noch schrumpfschläuche drüber
und den schwarzen drüber
fertig :)
und eingebaut, schaut aus wie original :D
.JPG)
